Kundenaforderung:

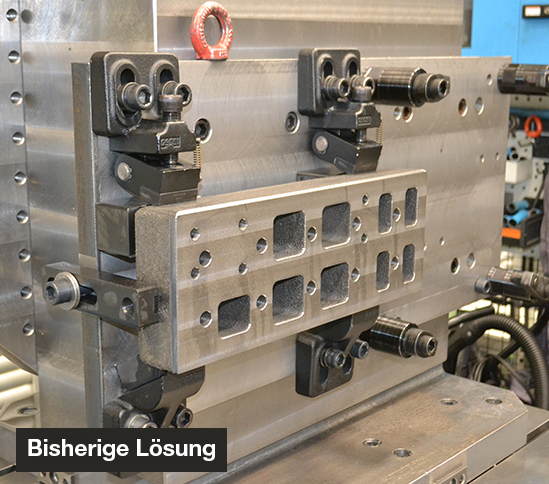

Bisher werden die Teile mit Spannern einseitig in einem Konus eingespannt. Dieser Vorgang ist zeit- und genauigkeitsintensiv (für 1 gespanntes Teil ca. 20 Minuten). Beim Einsatz der Magnetspannplatte erwarteten wir eine deutliche Verbesserung und Arbeitserleichterung.
Unsere vorgeschlagene Lösung:

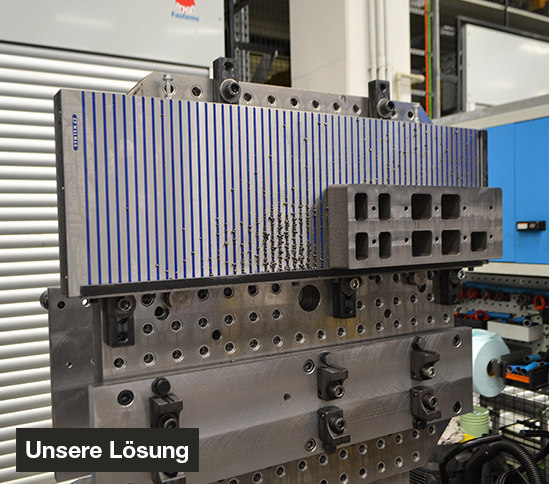

Nach Berücksichtigung der Bedingungen – Größe und Form von 2 bestimmten Teilen, Ebenheit der Kontaktfläche mit dem Magneten – schlug der Walmag-Händler eine permanente Magnetspannplatte Neomill compact in der Größe 300x900 mm vor.

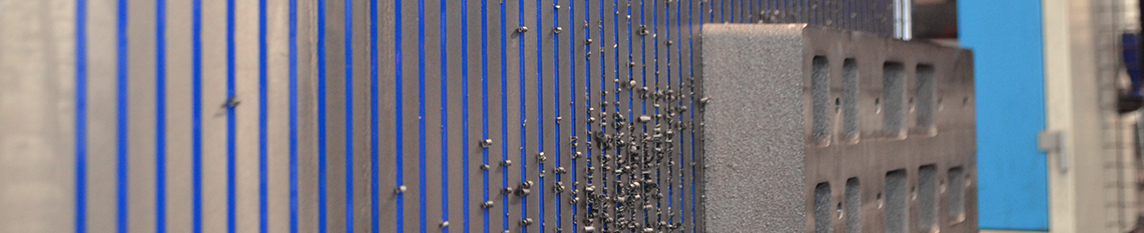

Mit der Permanentmagnetspannplatte Neomill compact kann der gleiche Spannvorgang innerhalb von 5 Minuten durchgeführt werden. Durch die gleichmäßige Einspannung der gesamten Teiloberfläche von der Unterseite wird eine noch bessere Ebenheit erreicht. Vor dem Endschliff können dann kleinere Flächenzugaben eingestellt werden = wiederum Zeit- und Materialersparnis.
Lösen Sie ein ähnliches Problem? Wir schlagen Ihnen gerne eine Lösung vor.
Parameter unserer Lösung:
Neomill 300 x 900 SPC Compact mit 2 Exzentern. Magnet mit kundenspezifischen Taschen auf den anderen Seiten zur Befestigung in den Spannern auf dem Maschinenarbeitstisch.
|
Anwendung: |
Fräsen |
|
Technologie: |
permanent |
|
Spannkraft: |
160 N/cm2 |
|
Min. Werkstückgröße: |
25 x 25 x 6 mm |
|
Polung: |
quer |
|
Grenzwert für Nachschleifen: |
10 mm |
|
Polabstand: |
T15 11+4 – Stahl/Epoxid (optional Messing) |
Kundenaussage:
„Bei der Auswahl des Lieferanten haben wir uns an mehrere Unternehmen gewandt. Die Lösung von Walmag wurde bevorzugt, obwohl es sich nicht um den besten Preis handelte. Da es sich um einen tschechischen Hersteller und nicht nur um einen Anbieter von Magnetspanntechnologien handelte, wurde diese Lösung bevorzugt. Dank dieser Lösung erreichen wir eine bessere Produktionsgenauigkeit, Zeit- und Materialeinsparungen. Wir planen für die Zukunft weitere Investitionen in den Werkzeugbau und werden Walmag auf jeden Fall kontaktieren.“ p. Konečný, Walter s.r.o.
